Этот проект весьма прост в изготовлении, и не потребует сварочных или токарных работ.Материалы.— Мебельный подшипник— Листовая фанера— Болты, шайбы, гайки М12- Бакелитовые барашковые гайки— Клей Titebond II— Наждачная бумага, канцелярский клеевой карандаш, двухсторонний скотч, секундный клей. Инструменты, использованные автором.— Электрический лобзик— Шуруповерт, нейлер электрический— Циркулярная пила, каретка, толкатель— Торцовочная пила, барабанно-ленточный шлифовальный станок— Сверлильный станок, сверла по дереву— Болгарка, алмазный отрезной диск— Угольник, струбцины, тиски, ножницы, держатель наждачной бумаги. Процесс изготовления.Автор любезно предоставил чертежи и размеры всех деталей.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Основным материалом для подставки послужит обычная листовая фанера 16 мм толщиной.Так как нужно изготовить несколько парных деталей, автор вырезает пару прямоугольных заготовок из фанеры, и соединяет их между собой с помощью двухстороннего скотча. На верхнюю поверхность приклеиваются вырезанные элементы распечатанного шаблона.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Заготовка фиксируется на верстаке струбцинами, в нескольких местах сверлятся отверстия для входа полотна1, и детали вырезаются электрическим лобзиком.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Неровности на краях, оставшиеся после выпиливания, устраняются на ленточном шлифовальном станке.Поворотная подставка для ноутбука своими руками + чертежи
Согласно разметке высверливаются 12-мм отверстия под крепежные болты M12. После этого две пары заготовок для шарниров разъединяются.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Затем на торцовочной пиле вырезаются две треугольных заготовки для подпорок.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Передний край опорной платформы желательно закруглить. Автор грубо срезает углы торцовочной пилой, и шлифует их.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Затем платформа приклеивается к стойке, и дополнительно пристреливается гвоздиками при помощи нейлера.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Далее, с нижней части платформы приклеиваются две подпорки, которые закрепляются гвоздями.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи

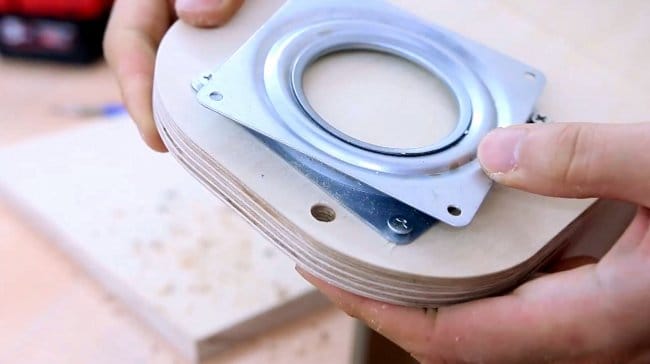

Важным элементом всей конструкции послужит вот такой мебельный подшипник. Его размеры составляют 95X95 мм и толщина около 8 мм. Он обеспечит возможность разворачивать подставку.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Для его быстрого закрепления на платформе, автор нанес немного секундного клея возле ушек, и прижал подшипник к платформе.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Просверлив пилотные отверстия, корпус подшипника прикручивается к платформе саморезами. При этом важно учитывать длину саморезов, чтобы не пройти ими платформу насквозь.Поворотная подставка для ноутбука своими руками + чертежи
Теперь автор ставит напротив одного из отверстий в ушке метку на платформе, и сверлит в ней отверстие.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Также вырезается и обрабатывается вот такая деталь для ответной части платформы.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
К ней приклеиваются и фиксируются гвоздиками две детали для проушин.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Теперь эту конструкцию можно фиксировать на корпусе подшипника тем же секундным клеем.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Стойка зажимается в тисках «вверх ногами». Далее становится понятно предназначение отверстия — через него автор ввинчивает недостающие саморезы.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
К проушинам на поворотной платформе присоединяются две детали шарнира с помощью длинного болта М12, шайб и гайки.Поворотная подставка для ноутбука своими руками + чертежи
Между шарнирами вклеивается небольшая прямоугольная вставка, и фиксируется нейлером.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Затем мастер вырезает две треугольные заготовки для проушин, которые будут крепиться к нижней части держателя ноутбука.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Весь шарнирный механизм окончательно собирается.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Остается приклеить и закрепить проушины к нижней части платформы.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
И вот как он раскладывается.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Шарнирный механизм имеет целых три степени свободы — регулировку по высоте, наклону и повороту.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Чтобы ноутбук не соскальзывал со столика, в передней его части автор прикрепил простенькую планку, на которой заранее срезал углы.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи

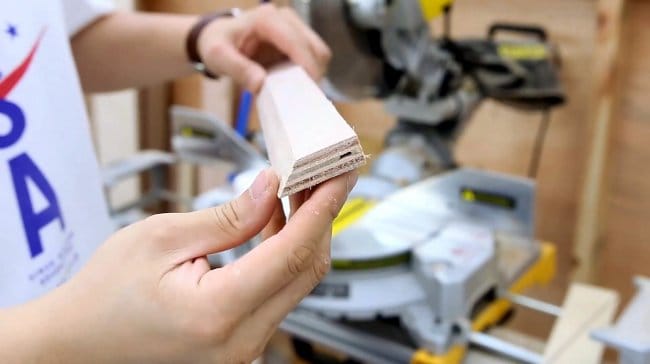

Еще на одной планке один из краев срезается под углом 45 градусов. Это будет своеобразное замочное крепление к похожим планкам, закрепленным на стене или верстаке.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Пара этих планок закрепляется на задней стороне стойки.Излишки болтов срезаются болгаркой, а гайки заменяются на барашковые.Все деревянные поверхности изделия обрабатываются масло-воском или лаком, а трущиеся элементы нужно смазать обычным парафином или хозяйственным мылом.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Вот так можно установить эту подставку над верстаком, освободив рабочее пространство на столе.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Теперь ноутбук можно «крутить» практически как угодно.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Точно так же эта подставка вешается и на боковую сторону небольшого верстака.Конечно, ее можно стационарно закрепить на стене с помощью дюбелей.Подставка прекрасно подойдет и для использования в квартире.Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Поворотная подставка для ноутбука своими руками + чертежи
Благодарю автора за чертежи и советы по изготовлению поворотной подставки для ноутбука!Всем хорошего настроения, крепкого здоровья, и интересных идей!Авторское видео можно найти здесь.
