Материалы.— Толстая листовая фанера— Болты, шайбы, гайки— Рояльные петли— Неодимовые магниты 12×3 мм отверстие 4 мм— Саморезы по дереву, наждачная бумага, клей ПВА, двухсторонний скотч. Инструменты, использованные автором.— Струбцины— Шуруповерт, сверлильный станок— Сверла с зенковкой— Магнитные биты— Нож для удаления заусенцев— Нейлер электрический— Циркулярная пила— Кондуктор для карманных отверстий + сверла— Рулетка, карандаш. Процесс изготовления.Все заготовки для полочек, бортиков, и шарниров — автор вырезал при помощи лобзика и циркулярной пилы, затем он собирает их вручную, склеивая их между собой, и скрепляя нейлером.
Для дополнительного закрепления деталей автор сверлит пилотные отверстия, и вкручивает в них саморезы.
В итоге получаются вот такие полки четыре шарнира.
Шарнирные опоры будут крепиться к конструкции благодаря вот таким болтам. При этом мастер хочет, чтобы шляпки болтов находились вровень с поверхностью фанеры.
С этой целью Иззи вооружается зенковочным сверлом.
Получились глубокие посадочные отверстия для головок винтов.Но в них полно недосрезанной стружки. Мастер удаляет её с помощью специального инструмента для удаления заусенцев. Вообще-то он предназначен для работы с металлом, но, как выяснилось, с деревом он справляется ничуть не хуже.
Вот на этих местах будут петли. В каждое из отверстий вкрутятся болты. С первым отверстием всё просто — можно легко вставить болт и закрутить гайку с обратной стороны. А вот со вторым отверстием возникают некоторые сложности, т. к. он закрыт фанерой самой полки.
Автор намерен пройти это отверстие сверлом 3/16 дюйма, при этом довольно глубоко войдя в материал, чтобы ввинченный болт как следует закрепился внутри.
Теперь можно прикручивать шарнирные опоры. Они сидят довольно плотно, но при этом не теряют способности двигаться.
Далее идёт сборка столика-трансформера с поэтапным закреплением полок к шарнирам.
Складывается от элементарно, а главное плоскость получается практически идеально ровной.

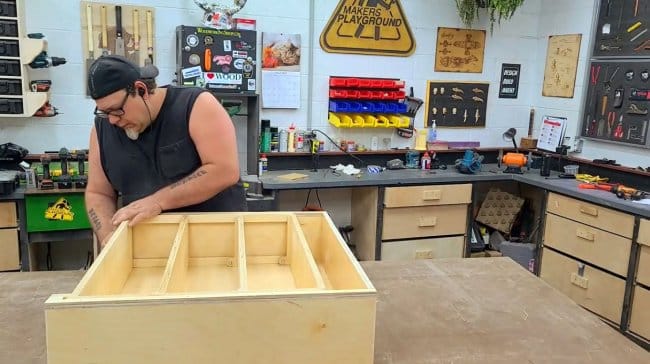

После этого отдельно нарезаются задняя и боковые стенки для корпуса шкафа. Они также делаются из фанеры.
Отдельные элементы собираются между собой с помощью потайных соединений, известных под названием «косой шуруп». Для подготовки отверстий автор использует специальный станочек, однако можно воспользоваться кондуктором для карманных отверстий.
Сборка из полок устанавливается внутрь корпуса шкафа.
Боковые части нижней полки фиксируются к нижней части корпуса струбцинами, и прикручиваются саморезами.
Вдоль нижней полки, со стороны задней стенки отмечается линия ее центра, и по этой линии вкручиваются саморезы.
Для точного закрепления рояльной петли на дверцах, автор использует двухсторонний скотч. Остается прикрутить обе стороны петли к дверце и корпусу шкафа.
И вот весь комплект перед Вами. У шкафчика есть две дверцы. К верхним углам дверец прикреплены две металлические пластины, а к корпусу шкафа — пара неодимовых магнитов. Так дверцы защелкиваются в закрытом состоянии.Чтобы развернуть полочки и превратить их в столик, достаточно вытащить здесь две блокирующие шпильки.
Замечательный мобильный вариант столика. На нём можно быстро перекусить, даже поставить небольшой ноутбук и поработать.Если Вы хотите, чтобы Ваш столик оказался прочнее и не провисал, когда на него давит вес посуды или Ваш собственный вес, сделайте короб/шкафчик чуть глубже.Другой вариант — прикрутить снизу на коробе пару ручек или брусочков.
Если трапеза состоялась, и нужно быстро «замести следы», просто сложите столик — и весь «натюрморт» окажется внутри шкафчика. Какой такой перекус — только рабочая атмосфера!
Благодарю автора за реализацию шкафчика с полками трансформерами.Всем хорошего настроения, крепкого здоровья, и интересных идей!Авторское видео можно найти здесь.
